Плинтусное отопление

Теплый плинтус — самая современная, экономичная и выгодная система отопления.

Правильное использование законов физики в сочетании с рациональным подходом к дизайну, долговечностью, эффективностью, надежностью, экономичностью и простотой монтажа плинтусного отопления — вот главное в пользу выбора данной системы отопления.

Теплый плинтус — это эффективно.

Успех плинтусной системы основан на том, что основной способ передачи тепла — тепловое излучение, а не конвекция.

Главный секрет — в преобразовании конвективного тепла в инфракрасное излучение солнечного спектра.

Поток теплого воздуха, струящийся из плинтуса, поднимается по стенам и греет их, теплые стены сами излучают тепло. Благодаря тому, что Теплый плинтус устанавливают на уровне пола, он частично обогревает и пол.

У обычного радиатора соотношение конвекции к индукционному теплу 80/20 процентов, в Теплом плинтусе наоборот 20/80.

Отопительный плинтус создает защитный тепловой экран на внутренних поверхностях наружных стен, который препятствует оттоку тепла из комнаты.

Теплый плинтус — это экономия.

Равномерно распределяет тепло от пола до потолка. В традиционных системах отопления теплый воздух движется наверх, формируя тепловые подушки под потолком, оставляя пол и стены холодными. При этом разница температур внизу и вверху помещения очень существенная. При такой разнице температур стен и воздуха образуется конденсат, который приводит к дополнительным теплопотерям через ограждающие конструкции.

Помещение, нагретое термоплинтусом, долго сохраняет тепло, за счет того, что воздействию тепловых лучей подвергаются окружающие предметы, а не воздух.

Снижаются теплопотери при проветривании.

Плинтусная система отопления позволяет не тратить энергию в холостую и держать температуру в помещении на 2-4 градуса ниже, по сравнению с конвективными обогревателями, сохраняя тот же уровень комфорта. Снижение температуры воздуха в помещении на один градус позволяет снизить потребление энергоресурса на 7%. Чем больше помещение — тем существеннее экономия!

Водяная система плинтусного отопления

Плинтусная система отопления «Charley» состоит из греющего модуля, закрывающего алюминиевого профиля, термостойкой задней планки, кронштейнов, соединительных фитингов и поворотных элементов, а торцевые и алюминиевые элементы позволяют создать законченный образ и эстетичный внешний вид системе Теплый Плинтус любой геометрической формы.

водяная-система-(рис.1).jpgГреющий модуль, это основная часть Теплого Плинтуса. Он состоит из медных труб диаметром 15 мм, на которые туго посажена алюминиевая лента с пластинами-ламелями. Посадка ламелей на трубу производится методом дорнования. Уникальность конструкции греющего модуля «Charley» состоит в том, что оребрение греющего модуля может быть выполнено в виде одинарного («Standard») или двойного («Power») оребрения, что позволяет применять модули с разной погонной мощностью, а сам материал ламелей – алюминий, обеспечивает лучшую теплоотдачу. Оригинальное оребрение греющего модуля также исключает возможность возникновения различных посторонних звуков, которые при линейном расширении металла во время цикла нагрева – остывания, могут встречаться у других производителей.

Греющий модуль находится в корпусе, который состоит из термостойкой задней планки и алюминиевых планок: верхней и закрывающей. С помощью кронштейнов греющий модуль монтируется внутрь короба. Для соединения греющей части в комплекте теплого плинтуса поставляются обжимные фитинги, угловые гибкие соединители 90° и медные закольцовки 180°. Водяной теплый плинтус «Charley» позволяет производить сборку соединений методом пайки, для чего применяются стандартные элементы под пайку для 15 мм. медной трубы.

Поверхность приборов защищена стойким к механическим воздействиям покрытием, выполненным с применением порошково-полимерной технологии. Стандартные цвета (складская программа): белый (RAL 9003); коричневый (RAL 8017); серый (RAL 9006). Дополнительно наружные элементы теплого плинтуса «Charley» возможно заказать различного цвета по каталогу RAL или с имитацией под породы дерева.

Водяная система плинтусного отопления Charley может интегрироваться с любым котельным оборудованием, а также подключаться к стоякам центрального отопления в городских квартирах.

Характеристики водяной плинтусной системы:

Объем теплоносителя в одном погонном метре системы составляет 0,26 л./м, гидравлическое сопротивление не более 0,018 м в ст/мп, максимальное опрессовочное давление 25 кгс/см2, а длина одного греющего контура допускается до 20 м.п

Таблица мощностей жидкостного варианта:

Температура теплоносителя на входе: T, оС 40 45 50 55 60 65 70 75 80
Температура теплоносителя на выходе: T, оС 35 40 45 50 55 60 65 70 75
Температура воздуха: T, оС 20 20 20 20 20 20 20 20 20
Мощность теплоотдачи: Standard Q, Вт/пог.м 92 98 110 139 164 189 220 250 270
Мощность теплоотдачи: Power Q, Вт/пог.м 96 101 116 146 172 198 231 262 283

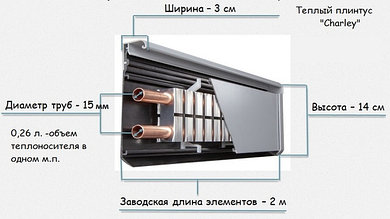

Размеры теплого плинтуса:

  • A – Высота тёплого плинтуса – 140 мм
  • B – Глубина изделия, смонтированного на стене – 30 мм
  • C – Высота греющего модуля – 64 мм
  • D – Диаметр медной трубки – 15 мм
  • E – Глубина греющего модуля – 23 мм
  • F – Заводская длина погонажных элементов 2000 мм



Инструменты и материалы:

Дрель-перфоратор; шуруповёрт; угловая отрезная машинка; рожковые ключи 22 и 24; сверла и крепеж (саморезы, дюбели) – в соответствии с материалом стен.

Комплектующие:

  1. Задняя планка;

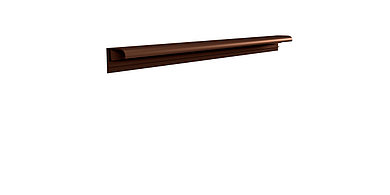

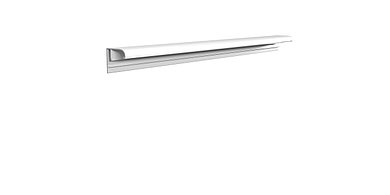

  2. Верхняя планка;

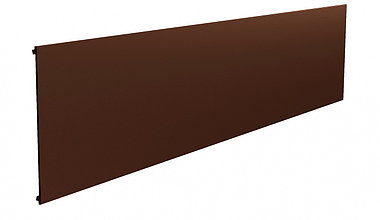

  3. Закрывающая планка;
  4. Греющий модуль;
  5. Кронштейны;
  6. Декоративные элементы (внутренние и внешние углы, наконечники, соединительные накладки);
  7. Фитинги соединительные;
  8. Поворотные элементы;
  9. Фитинги подводные.

монтаж водяного теплого  плинтуса (инструкция 0-1)



монтаж водяного теплого  плинтуса (инструкция 0-2)



1. В месте установки Тёплого Плинтуса замерить стену и перенести размеры на заднюю, верхнюю и закрывающую планки, отрезать угловой отрезной машинкой.

монтаж водяного теплого  плинтуса (инструкция 1)



2. Вставить верхнюю планку в пазы задней планки.

монтаж водяного теплого  плинтуса (инструкция 2)



3. Вставить наконечники из комплекта «левый/правый» в пазы задней планки в начале и конце Тёплого Плинтуса.

монтаж водяного теплого  плинтуса (инструкция 3)



4. Заднюю планку прижать к стене вдоль пола и прикрепить саморезами через каждые 40-45 см.

монтаж водяного теплого  плинтуса (инструкция 4)



5. В пазы задней планки установить кронштейны через каждые 25-30 см.

монтаж водяного теплого  плинтуса (инструкция 5-1)



монтаж водяного теплого  плинтуса (инструкция 5-2)



монтаж водяного теплого  плинтуса (инструкция 5-3)



6. Отмерить и отрезать греющий модуль. Вставить греющий модуль в кронштейны с усилием, до щелчка.

монтаж водяного теплого плинтуса (инструкция 6-1)



монтаж водяного теплого плинтуса (инструкция 6-2)



Важно: развернуть греющий модуль широкими ламелями внутрь помещения, узкими — к стене.

монтаж водяного теплого  плинтуса (инструкция 6-3)



монтаж водяного теплого  плинтуса (инструкция 6-4)



7. Для подсоединения подводящих труб используются фитинги подводные, имеющие наружную резьбу 1/2 дюйма. В системе отопления Теплый Плинтус «Charley» подача теплоносителя к нижней трубе греющего модуля, а обратная – к верхней.

монтаж водяного теплого  плинтуса (инструкция 7-1)



монтаж водяного теплого  плинтуса (инструкция 7-2)



8. Соединить линейные отрезки греющего модуля между собой с помощью соединительных фитингов.

монтаж водяного теплого  плинтуса (инструкция 8)



9. С помощью универсальных поворотных элементов 0°-90°-180° (гофра, нержавеющая сталь) или медных поворотных элементов 90° соединить трубы греющего модуля в углах.

монтаж водяного теплого  плинтуса (инструкция 9)



10. Установить поворотные элементы 180° в конце каждого контура для соединения верхней и нижней трубок греющего модуля.

монтаж водяного теплого  плинтуса (инструкция 10)



11. Установить закрывающую планку на кронштейны: сначала надеть нижнюю часть закрывающей планки на крючки кронштейнов, а затем с усилием защелкнуть верхнюю часть закрывающей планки.

монтаж водяного теплого  плинтуса (инструкция 11)



12. Установить декоративные элементы:

  • углы внутренние и/или наружные;

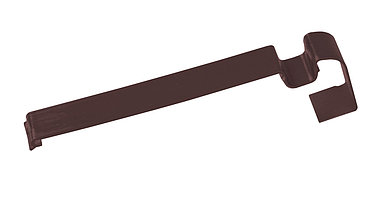

  • закрыть места стыков наружного профиля (верхней и закрывающей планок) соединительной накладкой.

монтаж водяного теплого  плинтуса (инструкция 12-1)



монтаж водяного теплого  плинтуса (инструкция 12-2)



13. По окончании сборки системы, перед запуском, произвести стандартные процедуры воздухоудаления, и опрессовать систему полуторократным давлением от рабочего.

При появлении вопросов обратиться к региональному представителю или на завод-изготовитель.
